企辉电气QHD-8501旁通控制器四线制

产品价格:
150.00元/台
所属行业:
电工电气
关 键 词:
企辉电气QHD-8501旁通控制器四线制,电工电气,机电五金,,建材通
浏览次数:
276
最后更新:
2020-09-07 14:02
负责声明:所展示的信息由供货商提供,内容的真实性、准确性和合法性由发布会员负责。本站不承担任何责任。
友情提醒:为了您的交易安全,请尽量使用货到付款方式!如需要投诉,可进入“消费者防骗指南”了解投诉及处理流程,我们将竭诚为您服务!

产品详细说明

  • 起订:1 台
  • 供货总量:295 台
  • 发货期限: 自买家付款之日起 天内发货
  • 所在地: 湖北 随州市
  • 有效期至: 长期有效

品牌:其他型号:QHD-8501类型:精密加工定制:加工定制外形尺寸:110*170*45mm重量:0.36kg产地:山东精度等级:0.25变送负载能力:不小于500Ω显示范围:-1999~9999认证:CCCF工作电源:24V

德州企辉节能电气有限公司创建于1991年,占地面积10000平方米。主要研发、生产、销售:压力传感器、压力传感器控制箱、风机控制箱(CCCF消防)、水泵控制柜(CCCF消防)、巡检控制柜(CCCF消防)以及相配套测控仪表等产品。取得3CF认证产品,200余种型号的证书,引进国外领先的设备与工艺,学习与吸收现代企业管理理念,先后研发、生产了百余种测力传感器及配套仪器仪表,产品广泛应用于军工、航空航天、油田、交通、医药、冶金建材、教学等行业的计量与自动化过程中的检测等方面,其半导体应变计的生产工艺、设备及产量为国内领先,已申报发明专利。2008年我公司荣幸为北京奥运会主体育场鸟巢提供专用传感器,并获得好评。

方案设计依据

  正压送风作为一种行之有效的防烟楼梯间(以下简称“楼梯间”)与前室(合用前室)的防烟方式,在国内外高层建筑设计中已被广泛接受与采用。不论国内与国外的防火规范,都有一致的加压要求,即应使在火灾时,楼梯间压力>前室压力>走廊或室内压力。

楼梯间余压之所以要大于前室,是因为从火灾现场人员疏散方向来看人员是先进入前室再进入楼梯间。当人流量较大时,前室和楼梯间的门会出现同时开启的情况,这时要求正压送风的流向应从楼梯间流向前室再流向走道,这样才能起到防烟的效果。

据中华人民共和国国家标准GB50045-95《高层民用建筑设计防火规范》中明确指出:

8.3.1:不具备自然排烟措施的防烟条件的防烟楼梯间、消防电梯间前室和使用前室,应设置独立的机械加压送风的防烟措施。

8.3.7:机械加压送风机的全压,除计算最不利环管道压头损失外,尚应有余压。其余压值应符合下列要求:

8.3.7.1:防烟楼梯间为40pa至50pa.

8.3.7.2:前室、使用前室、消防电梯间前室、封闭避难层(间)为25pa至30pa.

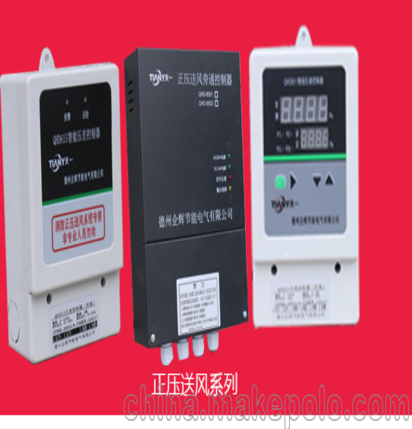

我公司是较早从事正压送风系统测控研究及制造的企业,针对于楼梯间及前室的正压送风,退出QHD615、QHD611两款压力传感器,配合QHD8501旁通控制器(控制箱)的解决方案。



QHD615消防压力传感器

产品介绍:

QHD615系列压力测控系统是专为防烟楼梯间、前室、合用前室、消防电梯间前室、封闭避难层(间)等场所余压检测和控制设计的智能测控设备。

系统由压力测控器、风阀控制箱经计算机数据总线组合而成,通过相互独立工作的各楼层压力测控器对正压送风余压的检测,向风阀控制箱下发控制指令,再通过风阀控制箱控制泄压阀的工作状态,实现相应空间压差控制,达到保持余压值合理范围的目的。该系统通过了山东省计算科学研究院测试,并获得《校准证书》。



产品特点:

(1)标准工业设计,便于安装,美观大方;后壳接线方式,无外露电线,整洁美观。

(2)带两个功能指示灯显示巡检功能和报警指示;直接输出开关控制信号。

(3)完整独立设计,均能独立工作,任何一台出现故障均不影响整体运行;

(4)采用美国进口小量程压差传感器,精度高,最适合小压差测量;

(5)采用工业级ARM主流处理器,抗干扰能力强,工作稳定可靠。寿命长;

(6)零位、满度均现场可调;

(7)总线制传输,稳定可靠;

(8)风阀控制箱采用交流接触器设计,工作安全可靠;

(9)采用四线制,仅用四根线即可将整个系统连接起来,接线简单方便,大大降低工程量,同时避免多线方式带来的接线错误和故障率。



技术参数:

本系统由压力测控器、风阀控制箱、连接线组成。如下图所示:图中正压送风机、泄压风阀由客户提供,各种连接线由客户按照图纸要求提前布好。

序号

参数

内容

1

工作电源

AC85~260V(其他电压可定制)

2

测量介质

不导电、非腐蚀性气体

3

测量形式及范围

负压、表压、差压;-100pa~100pa

4

过载能力

量程的2~3倍

5

精度等级

0.25

6

工作温度

-10℃~50℃

7

补偿温度

-10℃-50℃

8

过程连接

φ宝塔嘴(内孔φ3mm)

9

显示范围

-1999~9999

10

变送负载能力

不小于500Ω





主要技术:

(1)空气压力传感技术

采用美国进口的长寿命、高性能、小量程(-100pa--100pa)压力传感器,具有温度补偿合理、线性度高的特点。阻尼率波设计,受动压的影响小,高过载和高静压设计。本产品采用我公司自主研发生产的微差压变送器,输入电压24V,输出为开关信号。具有量程小、精度高、误差下工作稳定的特点。

(2)计算机控制技术

采用工业级ARM主流处理器,抗干扰能力强,工作稳定可靠,使用寿命长。实时采集压力数据进行数据分析。数据异常时,发出控制信号,并发出告警提示,数据采集及时,反应速度快,控制信号准确。

(3)计算机网络技术

标准串行接口,总线方式。用钱省,传输可靠,便于施工和维护。



压力传感器安装实施说明:



QHD615压差控制器用于控制前室压力时高压嘴(短嘴)接通前室,低压管嘴(长管嘴)接走廊或过道;QHD615压差控制器监控两端的压差值,当压差值达到设定值(25~30pa),压差控制器常开触点闭合,接通楼顶旁通泄压阀控制箱电源,处于顶楼的旁通泄压阀打开进行送风泄压,降低压差值,当压差值降低到一定值(通常回差为10pa),QHD615前室压差控制器触点断开,顶楼旁通阀断电,旁通阀闭合停止泄压。

该产品采用总线制连接方式,控制系统仅需四根线,其中两根为供电给压差控制器工作的电源线,另两根为控制旁通泄压阀的控制线。其中6 - 5号端子接电源线;1 - 2号端子(楼梯间45pa动作,35pa复位)(前室27.5pa动作,17.5pa复位)为控制信号输出端子。
