供应四线制余压数显传感器,2019德州企辉QHD611压差探测器

产品价格:
420.00元/台
所属行业:
电工电气
关 键 词:
供应四线制余压数显传感器,2019德州企辉QHD611压差探测器,电工电气,机电五金,,建材通
浏览次数:
273
最后更新:
2020-09-07 14:00
负责声明:所展示的信息由供货商提供,内容的真实性、准确性和合法性由发布会员负责。本站不承担任何责任。
友情提醒:为了您的交易安全,请尽量使用货到付款方式!如需要投诉,可进入“消费者防骗指南”了解投诉及处理流程,我们将竭诚为您服务!

产品详细说明

  • 起订:1 台
  • 供货总量:50 台
  • 发货期限: 自买家付款之日起 天内发货
  • 所在地: 湖北 随州市
  • 有效期至: 长期有效
品牌:德州企辉型号:QHD611类型:智能四位数显产品用途:消防防排烟余压控制产品认证:CQC加工定制:加工定制外形尺寸:110*170*45mm重量:0.8kg精度等级:0.25工作电源:AC85~260V工作温度:-10℃~50℃变送负载能力:不小于500Ω


德州企辉节能电气有限公司创建于1991年,占地面积10000平方米。主要研发、生产、销售:压力传感器、压力传感器控制箱、风机控制箱(CCCF消防)、水泵控制柜(CCCF消防)、巡检控制柜(CCCF消防)以及相配套测控仪表等产品。取得3CF认证产品,200余种型号的证书,引进国外领先的设备与工艺,学习与吸收现代企业管理理念,先后研发、生产了百余种测力传感器及配套仪器仪表,产品广泛应用于军工、航空航天、油田、交通、医药、冶金建材、教学等行业的计量与自动化过程中的检测等方面,其半导体应变计的生产工艺、设备及产量为国内领先,已申报发明专利。2008年我公司荣幸为北京奥运会主体育场鸟巢提供专用传感器,并获得好评。

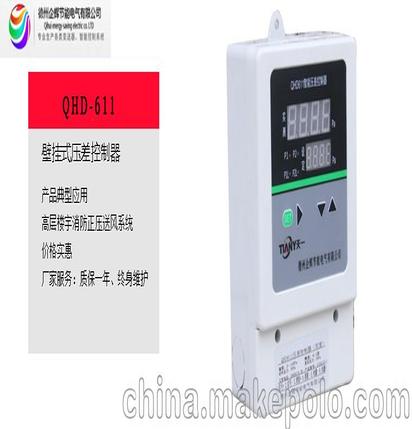

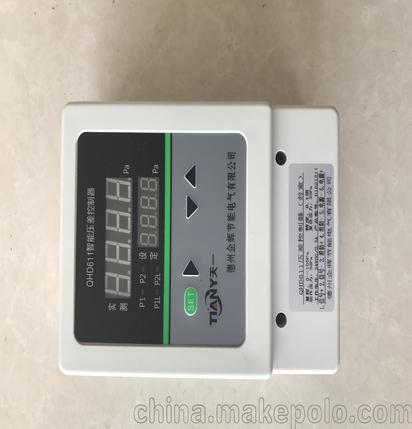

QHD611消防压力传感器

产品介绍:

QHD611系列压力测控系统是专为防烟楼梯间、前室、合用前室、消防电梯间前室、封闭避难层(间)等场所余压检测和控制设计的智能测控设备。

系统由压力测控器、风阀控制箱经计算机数据总线组合而成,通过相互独立工作的各楼层压力测控器对正压送风余压的检测,向风阀控制箱下发控制指令,再通过风阀控制箱控制泄压阀的工作状态,实现相应空间压差控制,达到保持余压值合理范围的目的。该系统通过了山东省计算科学研究院测试,并获得《校准证书》。


产品特点:

(1)标准工业设计,便于安装,美观大方;后壳接线方式,无外露电线,整洁美观。

(2)带两个功能指示灯显示巡检功能和报警指示;直接输出开关控制信号。

(3)完整独立设计,均能独立工作,任何一台出现故障均不影响整体运行;

(4)采用美国进口小量程压差传感器,精度高,最适合小压差测量;

(5)采用工业级ARM主流处理器,抗干扰能力强,工作稳定可靠。寿命长;

(6)零位、满度均现场可调;

(7)总线制传输,稳定可靠;

(8)风阀控制箱采用交流接触器设计,工作安全可靠;

(9)采用四线制,仅用四根线即可将整个系统连接起来,接线简单方便,大大降低工程量,同时避免多线方式带来的接线错误和故障率。


技术参数:

本系统由压力测控器、风阀控制箱、连接线组成。如下图所示:图中正压送风机、泄压风阀由客户提供,各种连接线由客户按照图纸要求提前布好。

序号

参数

内容

1

工作电源

AC85~260V(其他电压可定制)

2

测量介质

不导电、非腐蚀性气体

3

测量形式及范围

负压、表压、差压;-100pa~100pa

4

过载能力

量程的2~3倍

5

精度等级

0.25

6

工作温度

-10℃~50℃

7

补偿温度

-10℃-50℃

8

过程连接

φ宝塔嘴(内孔φ3mm)

9

显示范围

-1999~9999

10

变送负载能力

不小于500Ω



主要技术:

(1)空气压力传感技术

采用美国进口的长寿命、高性能、小量程(-100pa--100pa)压力传感器,具有温度补偿合理、线性度高的特点。阻尼率波设计,受动压的影响小,高过载和高静压设计。本产品采用我公司自主研发生产的微差压变送器,输入电压24V,输出为开关信号。具有量程小、精度高、误差下工作稳定的特点。

(2)计算机控制技术

采用工业级ARM主流处理器,抗干扰能力强,工作稳定可靠,使用寿命长。实时采集压力数据进行数据分析。数据异常时,发出控制信号,并发出告警提示,数据采集及时,反应速度快,控制信号准确。

(3)计算机网络技术

标准串行接口,总线方式。用钱省,传输可靠,便于施工和维护。


压力传感器安装实施说明:


QHD611压差控制器用于控制前室压力时高压嘴(短嘴)接通前室,低压管嘴(长管嘴)接走廊或过道;QHD611压差控制器监控两端的压差值,当压差值达到设定值(25~30pa),压差控制器常开触点闭合,接通楼顶旁通泄压阀控制箱电源,处于顶楼的旁通泄压阀打开进行送风泄压,降低压差值,当压差值降低到一定值(通常回差为10pa),QHD611前室压差控制器触点断开,顶楼旁通阀断电,旁通阀闭合停止泄压。

该产品采用总线制连接方式,控制系统仅需四根线,其中两根为供电给压差控制器工作的电源线,另两根为控制旁通泄压阀的控制线。其中6 - 5号端子接电源线;1 - 2号端子(楼梯间45pa动作,35pa复位)(前室27.5pa动作,17.5pa复位)为控制信号输出端子。
