| 产地 | 上海 | 是否进口 | 否 | 订货号 | 190831011 |
| 加工定制 | 是 | 货号 | SY190831011 | 品牌 | EWON |
| 型号 | YTFN-100H/MF（Y-100BFZ/MF） | 类型 | 不锈钢耐震隔膜压力表 | 测量范围 | -0.1-0-60（MPa） |
| 精度等级 | 1.6/1.0 | 联接型式 | DN25 | 公称直径 | 100（mm） |
| 环境温度 | -40-70（℃） | 是否跨境货源 | 否 |
不锈钢隔膜压力表主要应用于石油化工、制碱、化纤、制药、食品等工艺流程中，它是由通用型压力表与连接体和隔膜隔离器组成。在测量介质是强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的情况下使用。主要应用于石油化工、制碱、化纤、制药、食品等工艺流程中，它是由通用型压力表与连接体和隔膜隔离器组成。在测量介质是强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的情况下使用。
原理
当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成P-△P的压力。当隔膜的刚性足够小时，则△P也很小，压力仪表测压系统形成的压力就近于测量介质的压力。

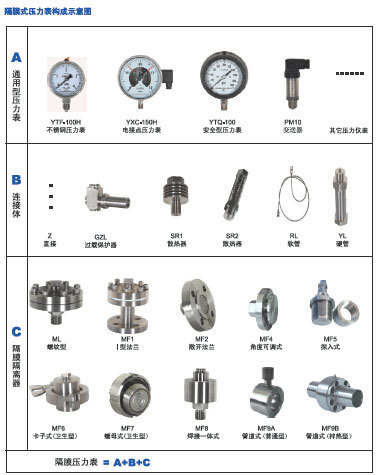

型号表示
Y 1 2 — 3 4 / 5 / 6 / 7 / 8 / 9
Y -----测压仪表
1-----敏感元件形式：T—弹簧管
2-----功能：Z--电阻
F--防腐
FN--防腐耐震
XC--磁助式电接点
SZ--三针
3-----公称直径：60—60mm
100--100mm
150--150mm
4-----表头材质：H--全不锈钢
S--全塑
B--防爆
5-----隔离器连接体型式： Z--直接式（被测介质温度＜80℃）
ZN--阻尼器（被测介质温度＜80℃）
SR--散热器（被测介质温度＜200℃）
YL--硬管连接(被测介质温度＜200℃）
RL1、2、4--软管连接（软管长1、2、4m)
GL--角行连接（被测介质温度＜150℃）
GZL--过载保护器（被测介质温度＜80℃）
6-----隔离器隔离体型式及材质： ML--螺纹型（≤100MPa）
MF1--工字型法兰（≤4MPa）
MF2--敞开式法兰（≤25MPa）
MF4--角度可调式
MF5--探入式（1～25MPa）
MF6--卡子式（卫生型）（0.1～2.5MPa）
MF7--螺母式（卫生型）（0.1～2.5MPa）
MF8--焊接一体式（4～100MPa）
MF9--管道型
材质：1Cr18Ni、316、316L、316+F4、F4柱
7-----隔离膜片材质：316L--不锈钢
Cu30Ni70--蒙乃尔合金
Ta--钽
H276C--哈氏合金
镀F4--电咏聚四氟
衬F4--衬一层四氟
PTFE--贴进口四氟膜
8-----测量范围： -0.1～0、0.06、0.15、0.3
-0.1～0.5、0.9、1.5、2.4
0～0.1、0.16、0.25、0.4、0.6
0～1、1.6、2.5、4、6
0～10、16、25、40、60、100MPa
9-----螺纹及法兰标准： 1.螺纹
M--国标
Z/ZG/G--英制
NPT/PT--美制
2.法兰
GB--国标
HG--化工部标准
DIN--德国标准
JIS--日本标准
ANSI--美国标准
┇
订货需知
型号/耐震/表盘直径/表头材质/连接器/隔离器/膜片材质/压力范围/法兰标准/法体材质
样板表示
YTF-100H/GL/MF2/Ta/0-25MPa/HG20592-97 DN25 PN1.6RF/304
YTF -----型号
100 -----表盘直径
H -----表头材质
GL -----连接器
MF2 -----隔离器
Ta -----膜片材质
0～25MPa ----- 压力范围
HG20592-97 DN25 PN1.6RF -----法兰标准
304 -----法体材质
文字表述
不锈钢隔膜压力表，连接形式为GL角行连接，采用敞开式凸面法兰MF2，膜片材质为钽（Ta），测量范围为0-25MPa，法兰标准为化工部标准HG20592-97 DN25 PN1.6RF,法兰材质为304。
