规格
| 种类 | 透过型 | ||||
| 长距离 | |||||
| 型号 |
NX5- M10RA |

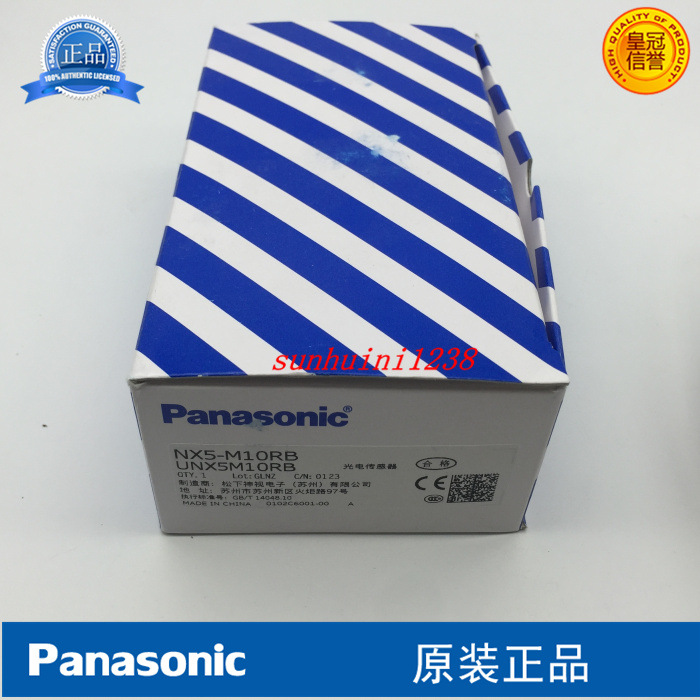

NX5- M10RB |
NX5- M30A |
NX5- M30B |
|
| 检测距离 | 10m | 30m | |||
| 检测物体 | φ20mm以上的不透明体(注2) |
φ20mm以上的不透明体、 (完全遮光物体)(注2) |
|||
| 应差 | - | ||||
|
重复精度 (垂直于检测轴) |
0.1mm以下 | 0.2mm以下 | |||
| 电源电压 | 24?240V AC±10%或12?240V DC±10% 脉动P-P10%以下 | ||||
| 功耗 |
投光器：1VA以下、 受光器：2VA以下 |
投光器：1.5VA以下、 受光器：2VA以下 |
|||
| 输出 |
继电器接点1c ?开闭容量：250V AC 1A(电阻负荷) 30V DC 2A(电阻负荷) ?电子寿命：50万次以上(DC额定负载、开关频率3,600次/小时) 10万次以上(AC额定负载、开关频率3,600次/小时) ?机械寿命：1亿次以上(开关频率36,000次/小时) |
||||
|
输出 动作 |
入光时ON | 遮光时ON | 入光时ON | 遮光时ON | |
| 反应时间 | 10ms以下 | ||||
| 工作状态指示灯 | 红色LED(输出ON时亮起) | ||||
| 稳定指示灯 | 绿色LED(稳定入光时、稳定非入光时亮起) | ||||
| 电源指示灯 | - |
红色LED (通电时亮起) |
|||
| 灵敏度调节器 | 配备持续可变调节器 | - | |||
|
自动防 干扰功能 |
(使用另售的防干扰滤光器) | - | |||
|
环 境 性 能 |
保护构造 | IP66(IEC)、防水型(JIS) | |||
|
使用环境 温度 |
-20?+55℃(注意不可结露、结冰)(注3)、存储时：-30?+70℃ | ||||
|
使用环境 湿度 |
35?85%RH、存储时：35?85%RH | ||||
|
使用环境 照明度 |
白炽灯：受光面照明度3,500lx以下 | ||||
| 耐电压 | 电源与输出端子之间：AC1,500V 1分钟，继电器接点端子之间：AC1,000V 1分钟 | ||||
| 绝缘电阻 | 电源与输出端子之间，继电器接点端子之间，20MΩ以上，基于DC500V的高阻表 | ||||
| 耐振动 | 频率10?55Hz 双振幅1.5mm X,Y和Z方向各2小时 | ||||
| 耐冲击 | 频率500m/s2(约50G) X,Y和Z方向各3次 | ||||
| 投光元件 |
红色LED (调制式) |
红外线LED (调制式) |
|||
|
投光 波峰 波长 |
660nm | 880nm | |||
| 材质 |
外壳：聚碳酸酯，透镜：聚碳酸酯、 外罩：聚碳酸酯，前罩(仅限回归反射型) ：丙烯 |
||||
| 电缆 | 0.3mm25芯(透过型投光器：2芯)橡皮电缆，长2m | ||||
| 电缆延长 | 0.3mm2以上的电缆全长可延长至100m(透过型：投光器和受光器各1根) | ||||
| 重量 |
本体重量： 约100g(受光器:约140g) |
本体重量： 约125g(受光器:约140g) |
|||
| 附件 | 调整螺丝刀：1把 | - | |||
(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：：如果安装狭缝透光罩(另售)，也能检测到3×6mm的小型物体。
(注3)：如果传感器要在环境温度-15℃以下使用，请与经销商联系。
| 种类 | 回归反射型 | 扩散反射型 | |||||
| 带偏极滤光器 | 长距离 | ||||||
| 型号 |
NX5- PRV M5A |
NX5- PRV M5B |
NX5- RM7A |
NX5- RM7B |
NX5- D700A |
NX5- D700B |
|
| 检测距离 |
0.1?5m (注2) |
0.1?7m(注2) | 700mm(注3) | ||||
| 检测物体 |
φ50mm以上的不透明体、 半透明体、 镜面体(注2) |
φ50mm以上的不透明体、 半透明体(注2) |
不透明体、 半透明体、 透明体 |
||||
| 应差 | - | 动作距离的15%以下(注3) | |||||
|
重复精度 (垂直于检测轴) |
0.2mm以下 | 0.3mm以下 | |||||
| 电源电压 | 24?240V AC±10%或12?240V DC±10% 脉动P-P10%以下 | ||||||
| 功耗 | 2VA以下 | ||||||
| 输出 |
继电器接点1c ?开闭容量：250V AC 1A(电阻负荷) 30V DC 2A(电阻负荷) ?电子寿命：50万次以上(DC额定负载、开关频率3,600次/小时) 10万次以上(AC额定负载、开关频率3,600次/小时) ?机械寿命：1亿次以上(开关频率36,000次/小时) |
||||||
|
输出 动作 |
入光时ON | 遮光时ON | 入光时ON | 遮光时ON | 入光时ON | 非入光时ON | |
| 反应时间 | 10ms以下 | ||||||
| 工作状态指示灯 | 红色LED(输出ON时亮起) | ||||||
| 稳定指示灯 | 绿色LED(稳定入光时、稳定非入光时亮起) | ||||||
| 电源指示灯 | - | ||||||
| 灵敏度调节器 | 配备持续可变调节器 | - | 配备持续可变调节器 | ||||
|
自动防 干扰功能 |
配备(2台传感器可紧贴安装) | ||||||
|
环 境 性 能 |
保护 构造 |
IP66(IEC)、防水型(JIS) | |||||
|
使用 环境 温度 |
-20?+55℃(注意不可结露、结冰)(注4)、存储时：-30?+70℃ | ||||||
|
使用 环境 湿度 |
35?85%RH、存储时：35?85%RH | ||||||
|
使用 环境 照明度 |
白炽灯：受光面照明度3,500lx以下 | ||||||
|
耐 电压 |
电源与输出端子之间：AC1,500V 1分钟，继电器接点端子之间：AC1,000V 1分钟 | ||||||
|
绝缘 电阻 |
电源与输出端子之间，继电器接点端子之间，20MΩ以上，基于DC500V的高阻表 | ||||||
|
耐 振动 |
频率10?55Hz 双振幅1.5mm X,Y和Z方向各2小时 | ||||||
|
耐 冲击 |
频率500m/s2(约50G) X,Y和Z方向各3次 | ||||||
| 投光元件 |
红色LED (调制式) |
红外线LED (调制式) |
|||||
|
投光 波峰 波长 |
660nm | 880nm | |||||
| 材质 |
外壳：聚碳酸酯，透镜：聚碳酸酯、 外罩：聚碳酸酯，前罩(仅限回归反射型) ：丙烯 |
||||||
| 电缆 | 0.3mm25芯(透过型投光器：2芯)橡皮电缆，长2m | ||||||
| 电缆延长 | 0.3mm2以上的电缆全长可延长至100m(透过型：投光器和受光器各1根) | ||||||
| 重量 | 本体重量：约140g | ||||||
| 附件 |
RF-230(反射镜)：1个 调整螺丝刀：1把 |
RF-230(反射镜)：1个 | 调整螺丝刀：1把 | ||||
