首页 > 供应产品 > 35KV高压隔离开关丨GW5-40.5双柱V型断口中间开启式隔离开关
35KV高压隔离开关丨GW5-40.5双柱V型断口中间开启式隔离开关
点击图片查看原图
产品: 浏览次数:54135KV高压隔离开关丨GW5-40.5双柱V型断口中间开启式隔离开关
单价: 4100.00元/组
最小起订量: 1 组
供货总量: 10000 组
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2020-04-30 17:38
  询价
详细信息
品牌 泰开电气,其他 型号 GW5-40.5 极数 3P
额定电流 630(A) 操作方式 手动 订货号 TK00W5
额定电压 40.5K(V) 电流规格 630A-3150A 辅助触头
峰值耐受电流 1250(A) 额定绝缘电压 35 额定频率 50(HZ)
机械寿命 1万次 电气寿命 10年 额定短路接通能力 3次
额定短路耐受电流 63 产品认证 CCC 物料编号 SCTK0710
货号 TKGW5 最小包装数 一组 3C额定电压范围 直流1500V以上
系列 GW5-40.5D GW5-40.5DD 是否跨境货源
GW5-35KV高压隔离开关概述

   GW5-35KV高压隔离开关为三相交流50Hz的户外高压电器设备,额定电压等级有33kV、40.5kV、72.5kV和126kV,供高压线路在无负载情况下进行开合,以及对被检修高压母线、断路器等电气设备与带电的高压线路进行电气隔离之用,也可用于开、合小的电容或电感电流,并可按用户要求加装接地开关。
   新设计的高压隔离开关采取有效措施,解决了产品运行中普遍存在的导电回路过热、操作失灵和部件锈蚀等问题。传动连杆采用装配式,在施工现场不必进行切割或配焊,缩短了产品在运行现场的施工期,检修与解体也比较方便。向少维护、免维护方向前进了一大步,并能与原结构兼容和互换,同时给运行中的老产品的完善化改造及提供备品带来方便。

产品实拍图

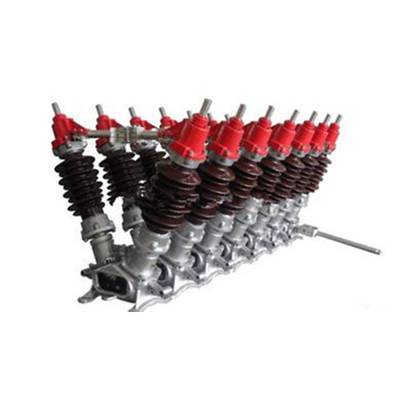

GW5高压隔离开关

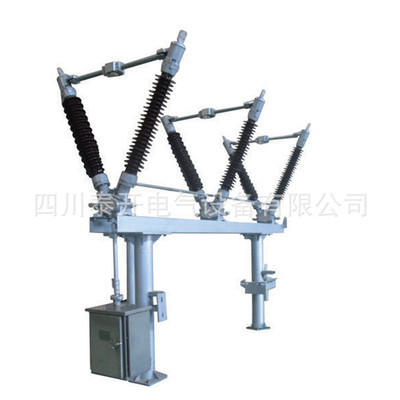

GW5-110隔离开关

GW5高压隔离开关结构简介

1)本产品为双柱水平断口中间开启式,可以一侧或两侧附装接地开关。90°传动的隔离开关采用CS17型人力操作机构进行三极联动操作;180°传动的隔离开关采用CJ6型电动机操作机构或CS17G型人力操作机构进行三极联动操作;接地开关采用CS17G型人力操动机构三极联动操作.
2)隔离开关属双柱V形水平开启式,各单级都由基座、支柱绝缘子、出线座及触头等部分组成,由50°夹角的两个支座、两支柱绝缘子相互夹角地安装在基座两端地轴承上,且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方,随支柱绝缘瓷瓶作约90°转动。
3)出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上,接线板供用户连接线路之用。
4)中间触头部分的触指成对装配,采用外压式或自力型触指,其形式为转入式,以减少分、合闸时触头与触指间的磨损,提高使用寿命。
5)隔离开关附有接地开关时,主导电回路与接地开关的联锁用基座上的扇形板与弧形板保证,在主导电回路合闸时,接地开关不可合闸,接地开关合闸时,主导电回路不可合闸。

GW5高压隔离开关型号含义

undefined

GW5高压隔离开关主要特点

1)隔离开关采用双柱中开、触头转入式结构,具有自动清洁触头的能力,提高了接触可靠性;
2)触指采用高强度、高导电率、高弹性的新型材料制造。依靠触指自身的弹力夹紧触头,避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低,接触电阻增加,触头发热加剧的恶性循环;
3)隔离开关转动部分按免维护的要求设计。转动座设计成密封结构,水汽、尘埃、有害气体无法进入,使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中,轴承永不生锈、润滑脂无法流失,永不干涸,使隔离开关长期运行后的操作力距不会增加。采用不锈钢轴销与无油白润滑轴承相配合结构;钢制件采用热镀锌,确保隔离开关操作灵活、轻便、可靠、永不锈蚀。

GW5高压隔离开关基本说明

GW5-40.5系列有不接地 单接地 双接地 瓷瓶有硅橡胶 防污等级有 2级 3级 4级
机构有手动机构 和CJ6电动操作机构
(1) 本产品为双柱水平断口中间开启式,可以一侧或两侧附装接地开关。90°传动的隔离开关采用CS17型人力操作机构进行三极联动操作;180°传动的隔离开关采用CJ6型电动机操动机构或CS17G型人力操作机构进行三极联动操作;接地开关采用CS17G型人力操动机构三极联动操作。
(2) 隔离开关属双柱V形水平开启式,各单级都由基座、支柱绝缘子、出线座及触头等部分组成,由成50°夹角的两个支座、两支柱绝缘子相互夹角地安装在基座两端地轴承上,且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方,随支柱绝缘瓷瓶作约90°转动。
(3) 出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上,接线板供用户连接线路之用。
(4) 中间触头部分的触指成对装配,采用自力型触指,其形式为转入式,以减少分、合闸时触头与触指间的磨损,提高使用寿命。
(5) 隔离开关附有接地开关时,主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证,在主导电回路合闸时,接地开关不可合闸,接地开关合闸时,主导电回路不可合闸。
