1. 要求 试验表面应无影响材料性能和对测定造成偏差的缺陷。 |
|
2. 低温冲击试验装置 2.1 重锤质量2500±10g,重锤冲击高度50±1mm。 2.2 重锤头底面与冲击平台面保持平行。 2.3 试验夹持装置部分，图1中7、8、9部分可脱卸。 2.4 低温槽恒温精度满足±1℃，低温极限满足-30℃使用要求。 |
|

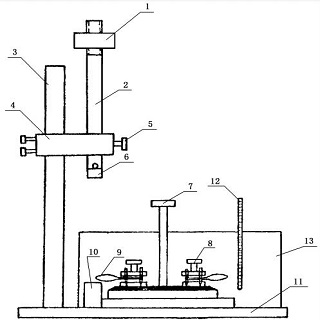

图1 低温冲击试验装置 主负荷1，冲击杆2，支柱3，负荷架4，活动梢5，重锤头6，试验转盘7，试验夹具8，试验9，冲击平台10，底座11，温度计12，低温槽13 |
|
3. 过程 3.1 启动低温槽并降至所需温度，控制在±1℃ 3.2 试样夹具移除低温槽，将试样安装试验夹具，夹持尺寸要求图2所示。 3.3 将安装试样的试样夹具置于稳定在试验温度的低温槽中保持5min,试样约5s时间间隔将试样全部冲击完毕后，取出试样夹具。 |
|
图2 试样夹持示意图 试样夹具1，重锤头2，冲击平台3，试样4 |
|
4. 结果 试验恢复到室温，取下试样并目视观察表面状况。 |
